分析“高速沖床運轉慣性力”

2021-03-08 15:11:46

次

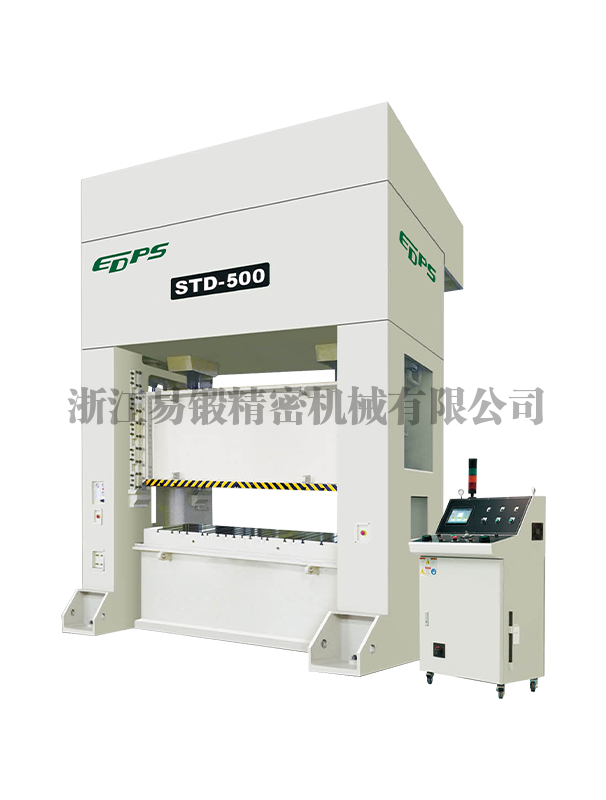

高速沖床工作時由曲柄連桿滑塊組織所發生的慣性力比普通型沖床的慣性力大得多，該慣性力使高速沖床發生了振蕩噪聲污染，并下降其沖壓精度，因此，對高速沖床進行慣性力的平衡是極其重要的。

經細致研討，晉志德人發現高速沖床慣性力是經過作用于曲軸支承端處的筆直力、水平力和作用于滑塊導軌面上的力而使沖床發生的振蕩。一般，慣性力振幅超越滑塊分量的20倍，因此筆直慣性力比沖床整機總分量大，這么巨大的慣性力，對沖床的正常沖壓出產可發生極為嚴重的影響，有必要采納相應的慣性力平衡辦法。

為下降慣性力并進步慣性力的平衡效果應盡量減小回轉部分及往復運動的質量，由于滑塊的高速往復運動是慣性力的主要來歷，因此，在確保強度的同時，將滑塊的質量規劃的盡量?。ㄈ缰虚g鉆孔、選用高強度低密度合金如輕合金鑄鋁滑塊等）；選用雙曲軸雙點或四點的傳動方式；選用先進的、可調性高、維修簡便的動態平衡裝置。

高速沖床由于慣性力太大，選用氣動平衡缸時其尺寸過于巨大，滑塊速度過高其氣動密封圈無法接受，氣動平衡缸的上下腔需求頻繁進排氣，沒有合適的氣動閥能滿意此過快的換向頻率，因此，在高速沖床上不宜選用氣動平衡缸方式的慣性力平衡方式。

曲柄滑塊組織的慣性力包括三部分：曲軸旋轉運動發生的離心慣性力；滑塊往復運動發生的往復慣性力；連桿平面運動發生的慣性力。其間連桿平面運動發生的慣性力zui為復雜。本項目按靜力等效條件用兩質量代換法把連桿質量等效地轉化到連桿與曲柄銷的鉸接點，然后與曲軸兼并核算回轉慣性力。別的本項目加裝由彈簧組合起來的特別動態振蕩保護器，以防止振蕩傳到壓力機的基礎上。
